금천소방서 조명배연차 메뉴얼

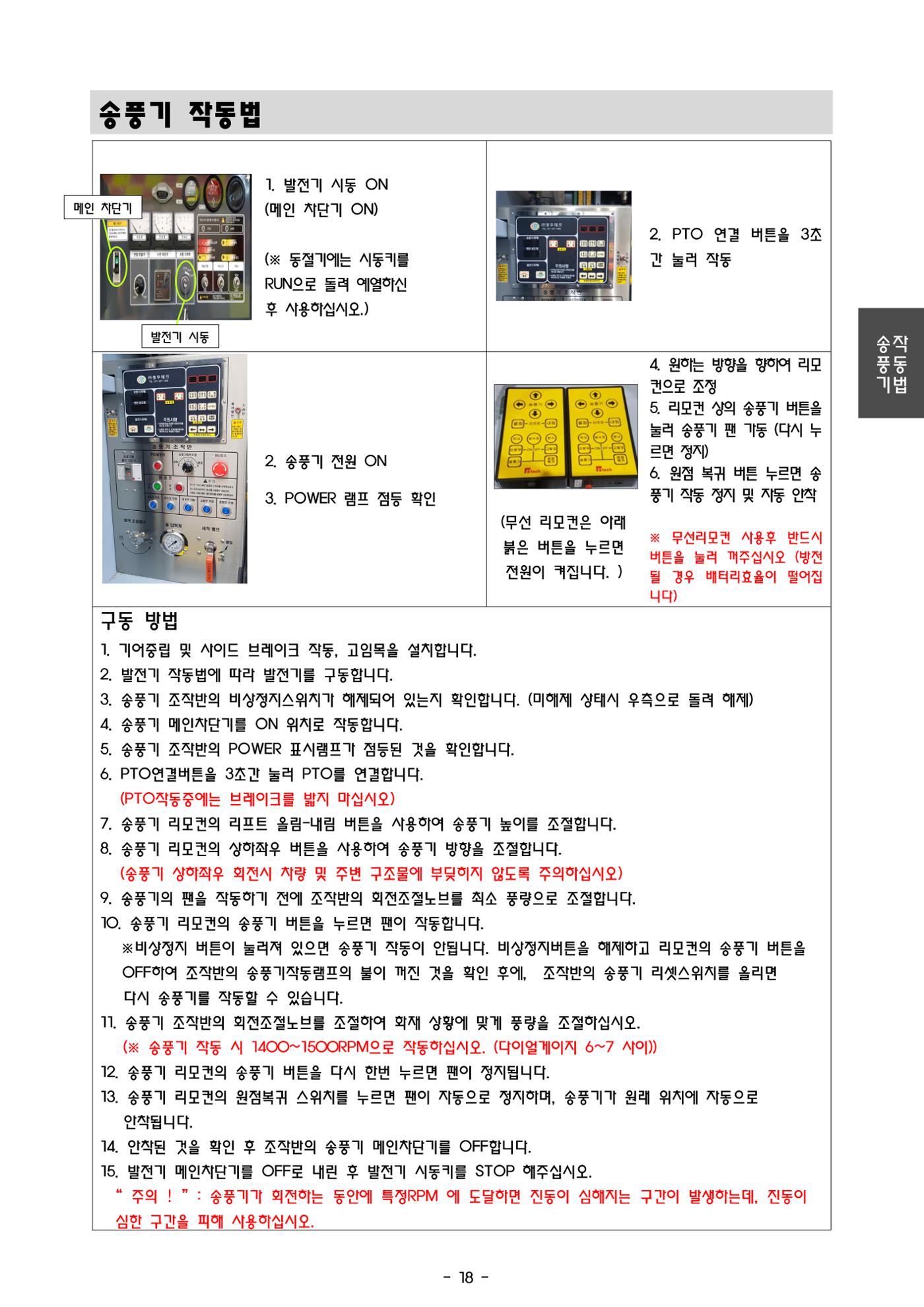

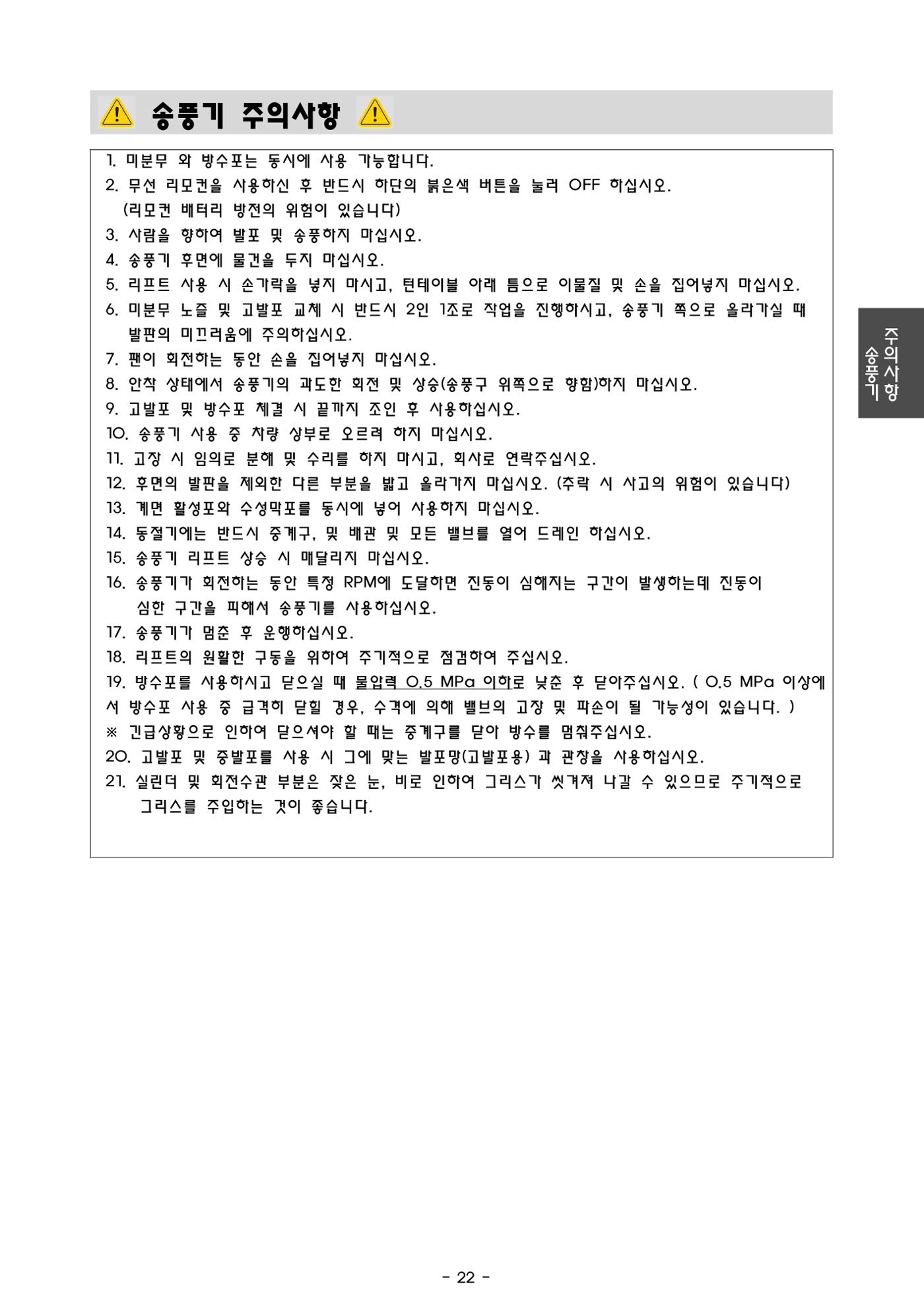

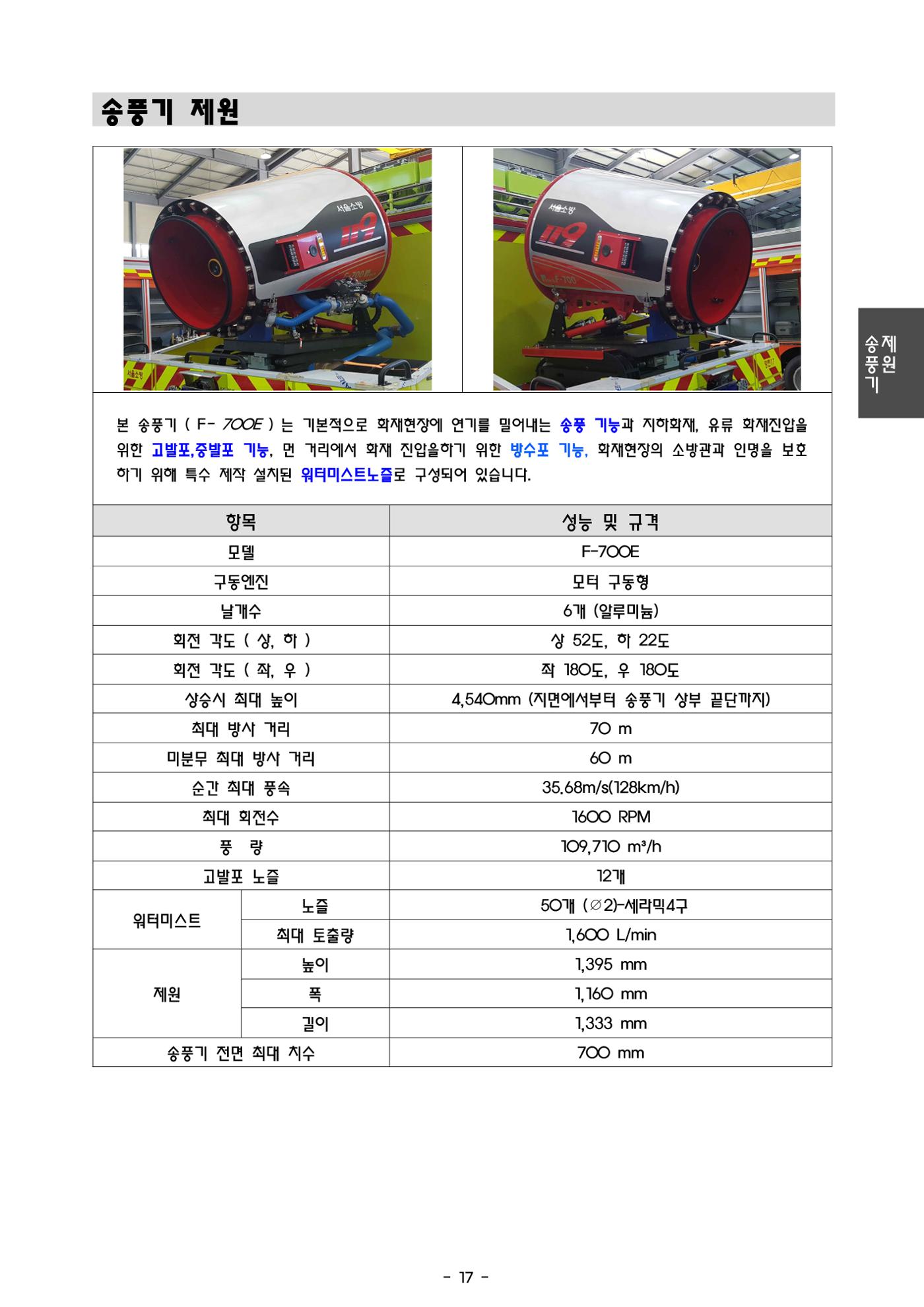

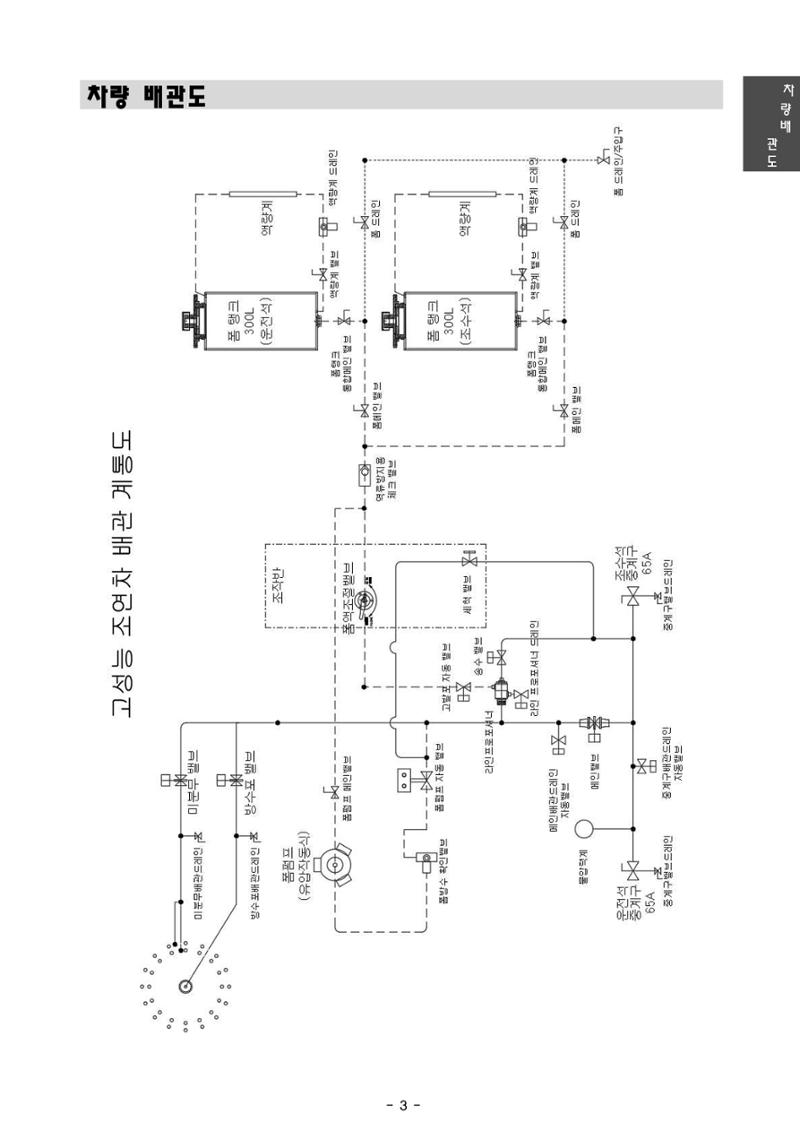

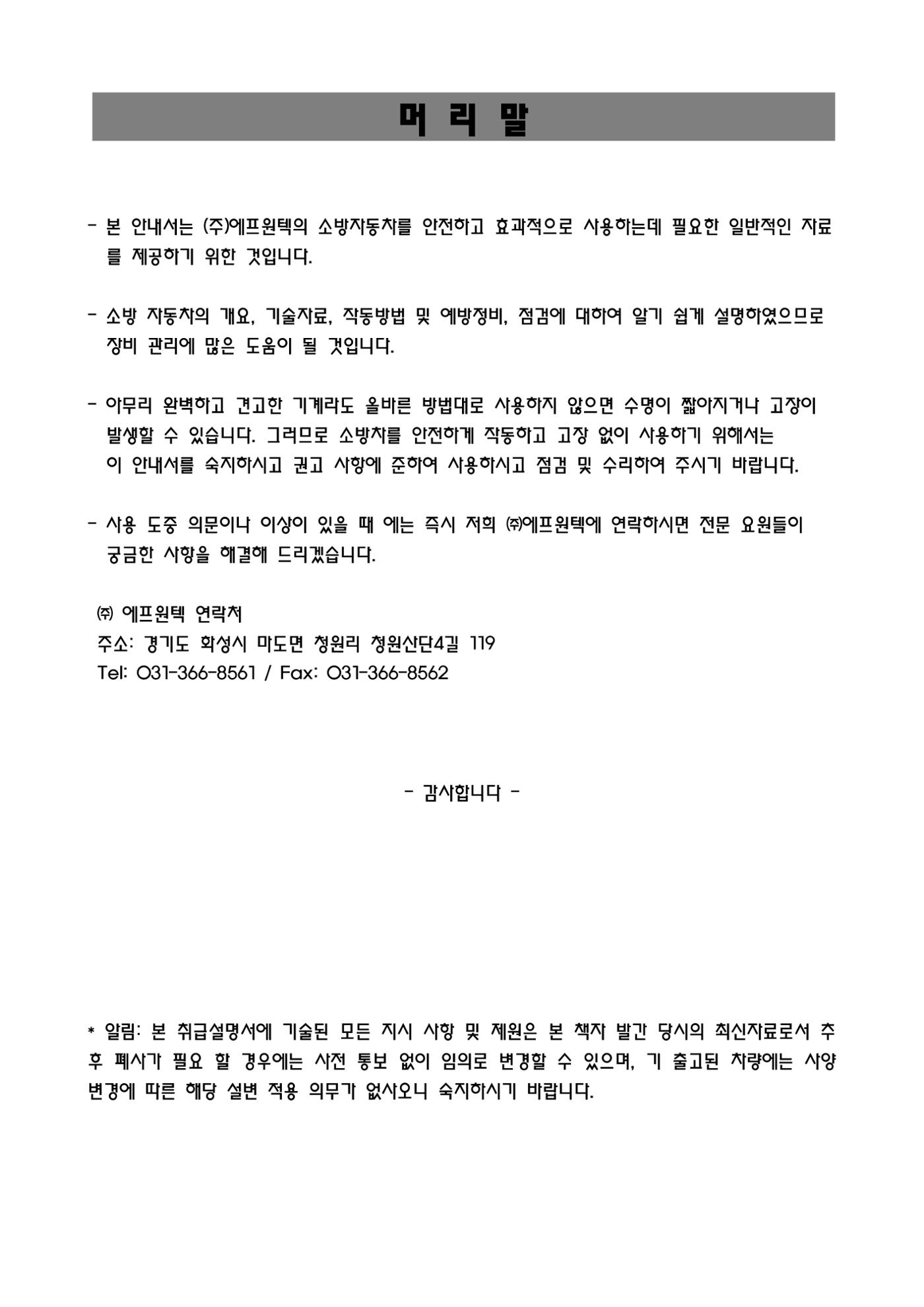

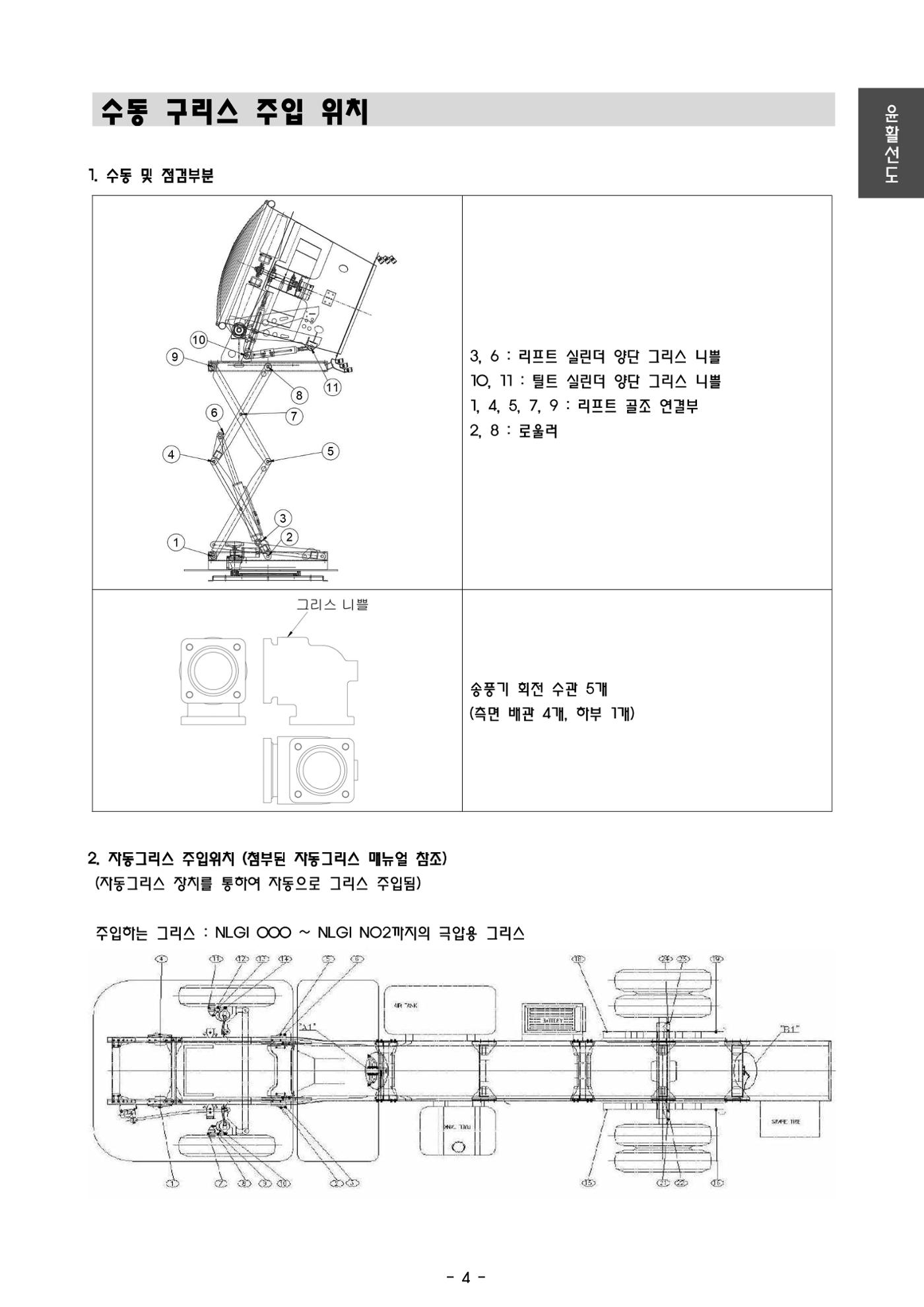

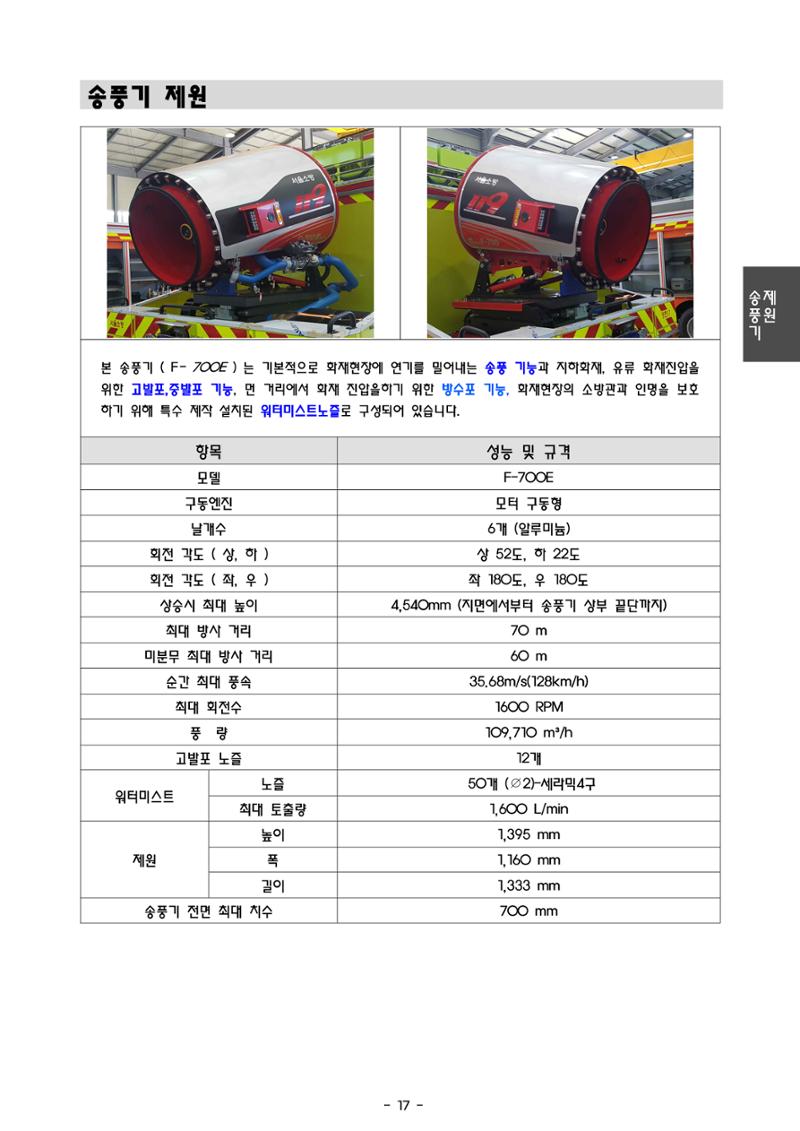

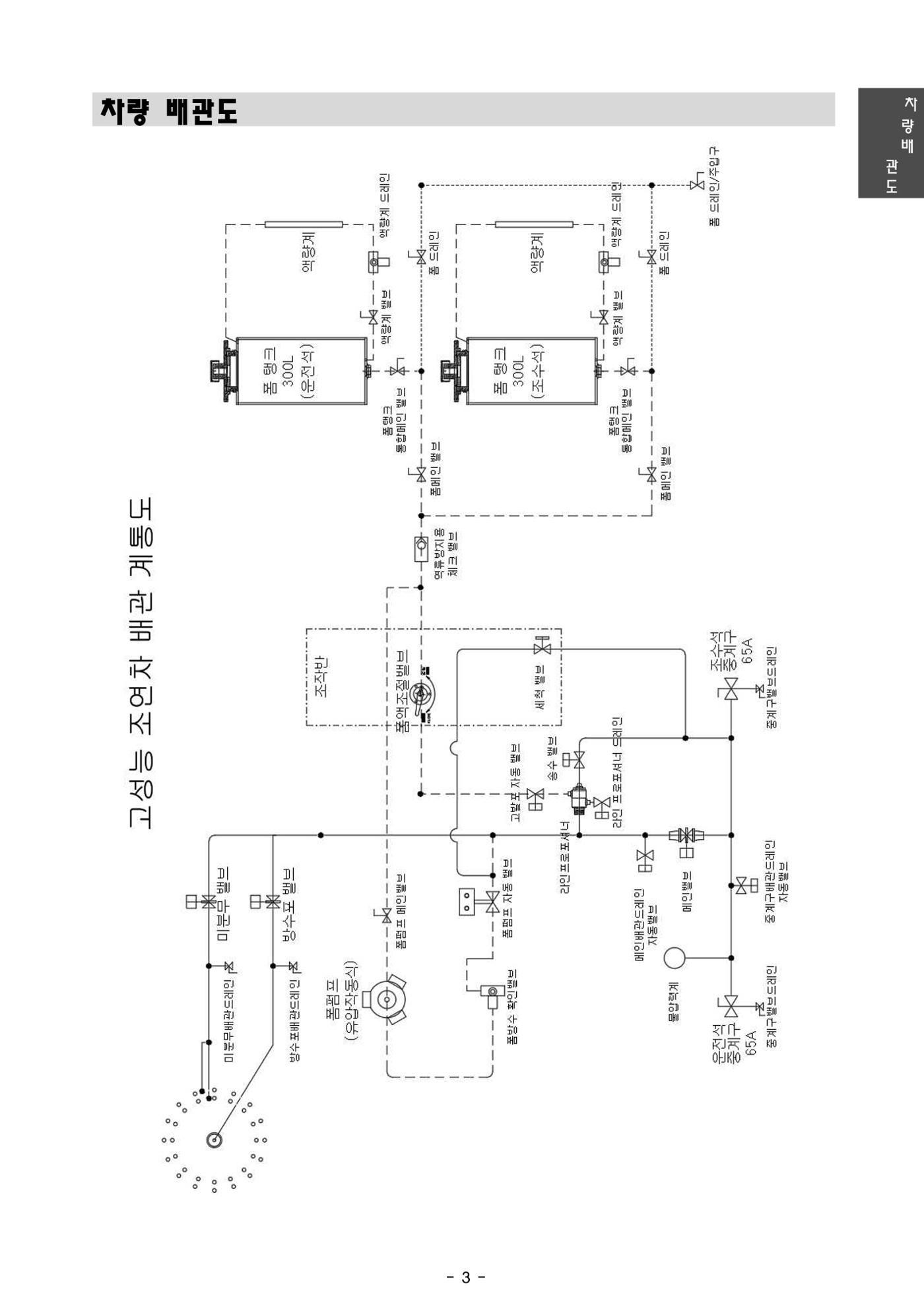

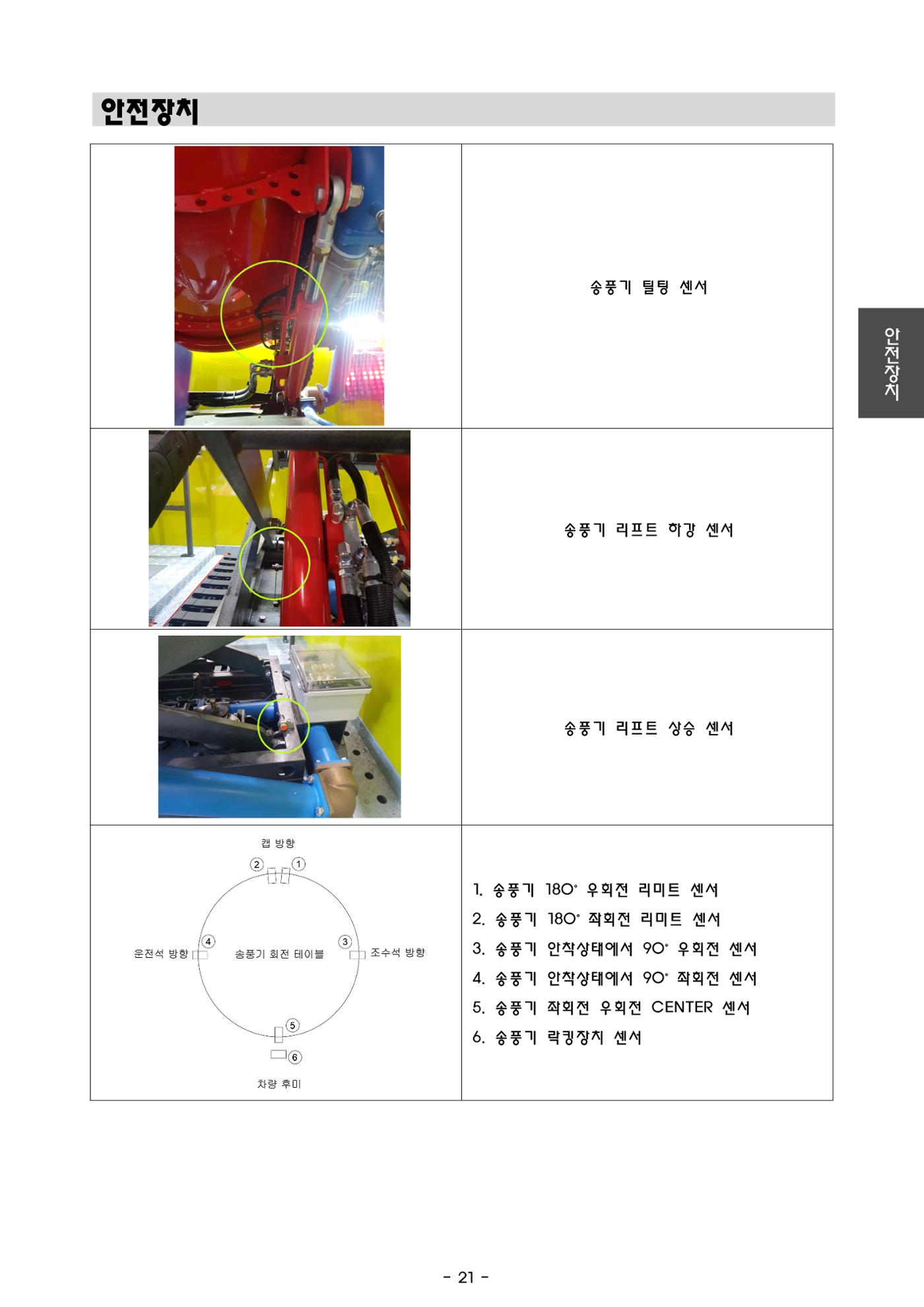

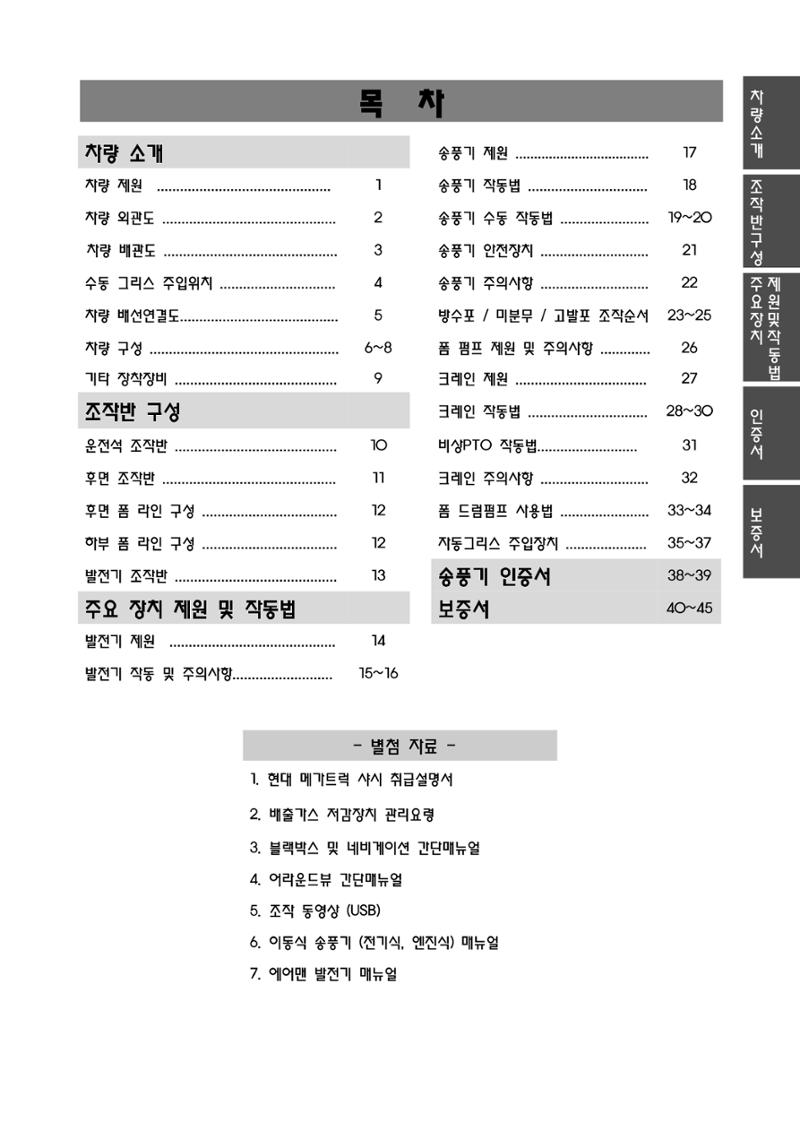

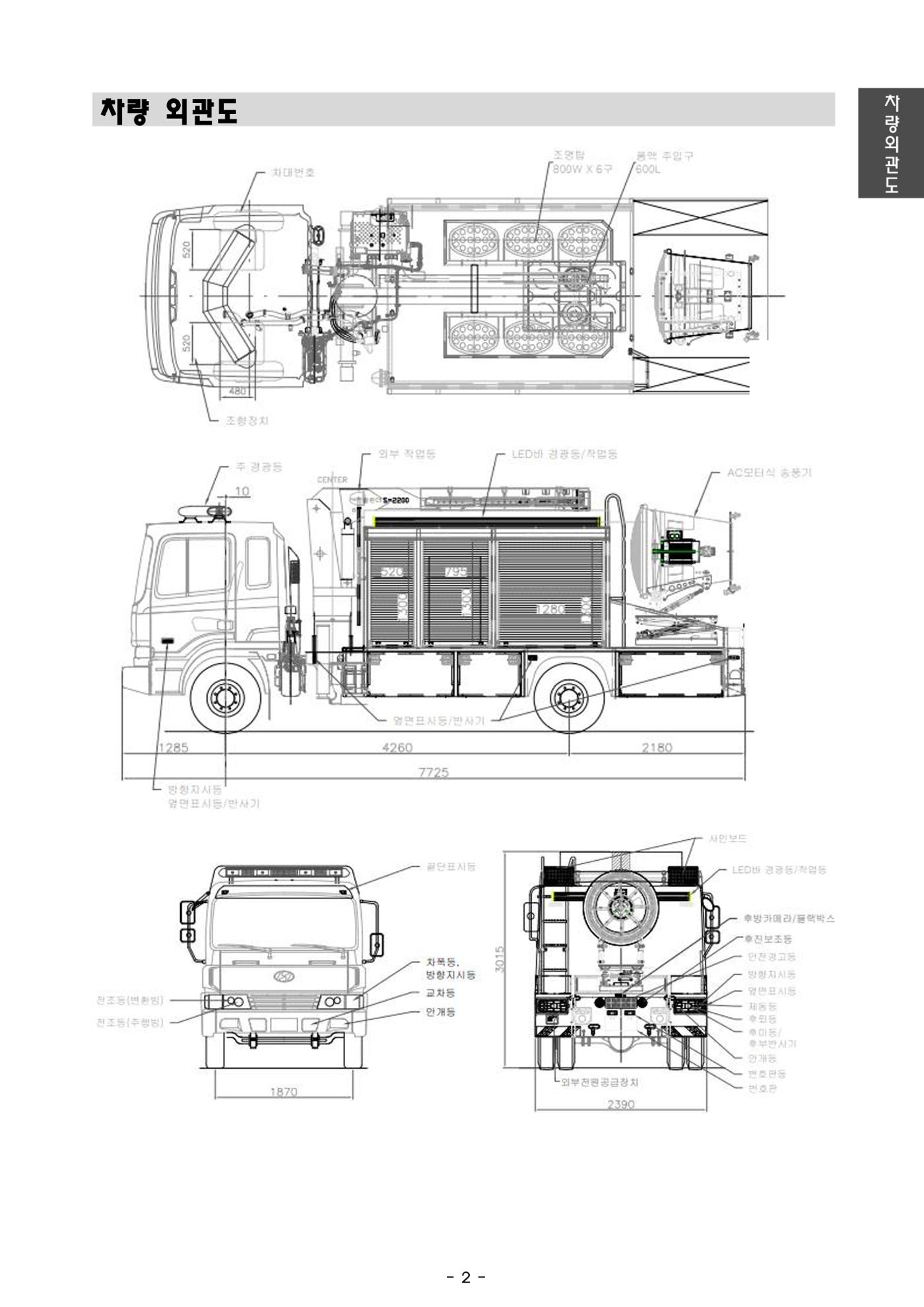

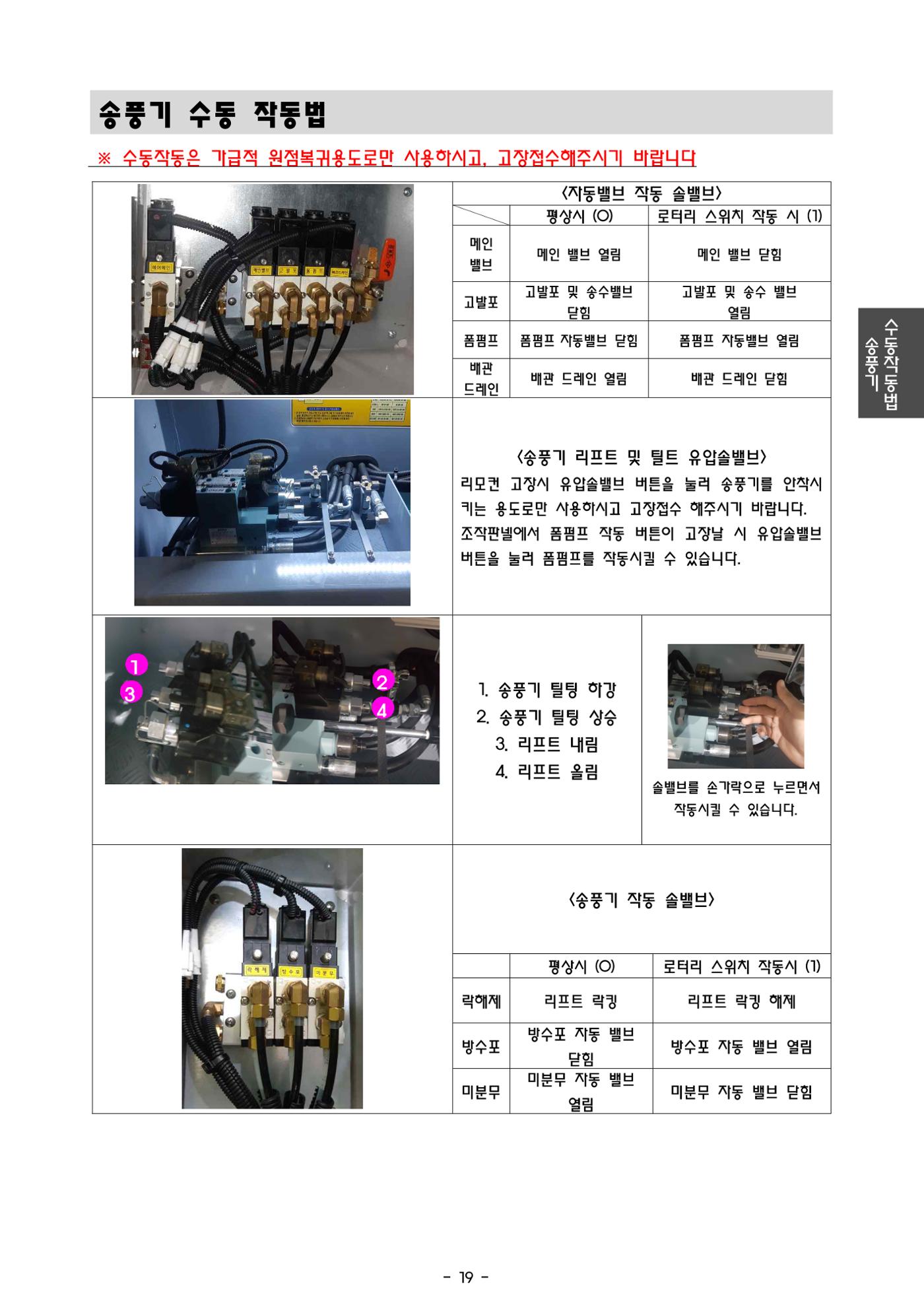

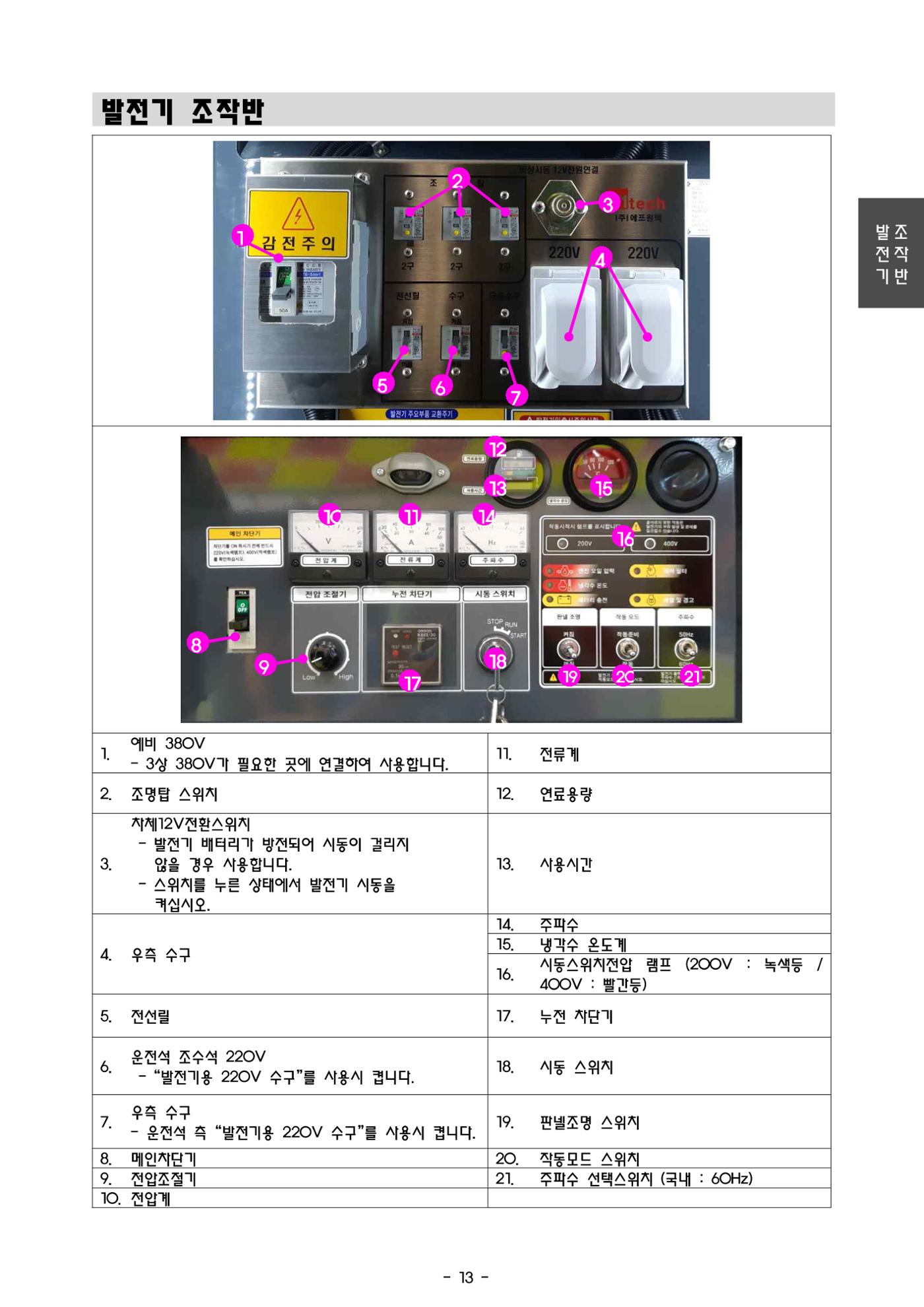

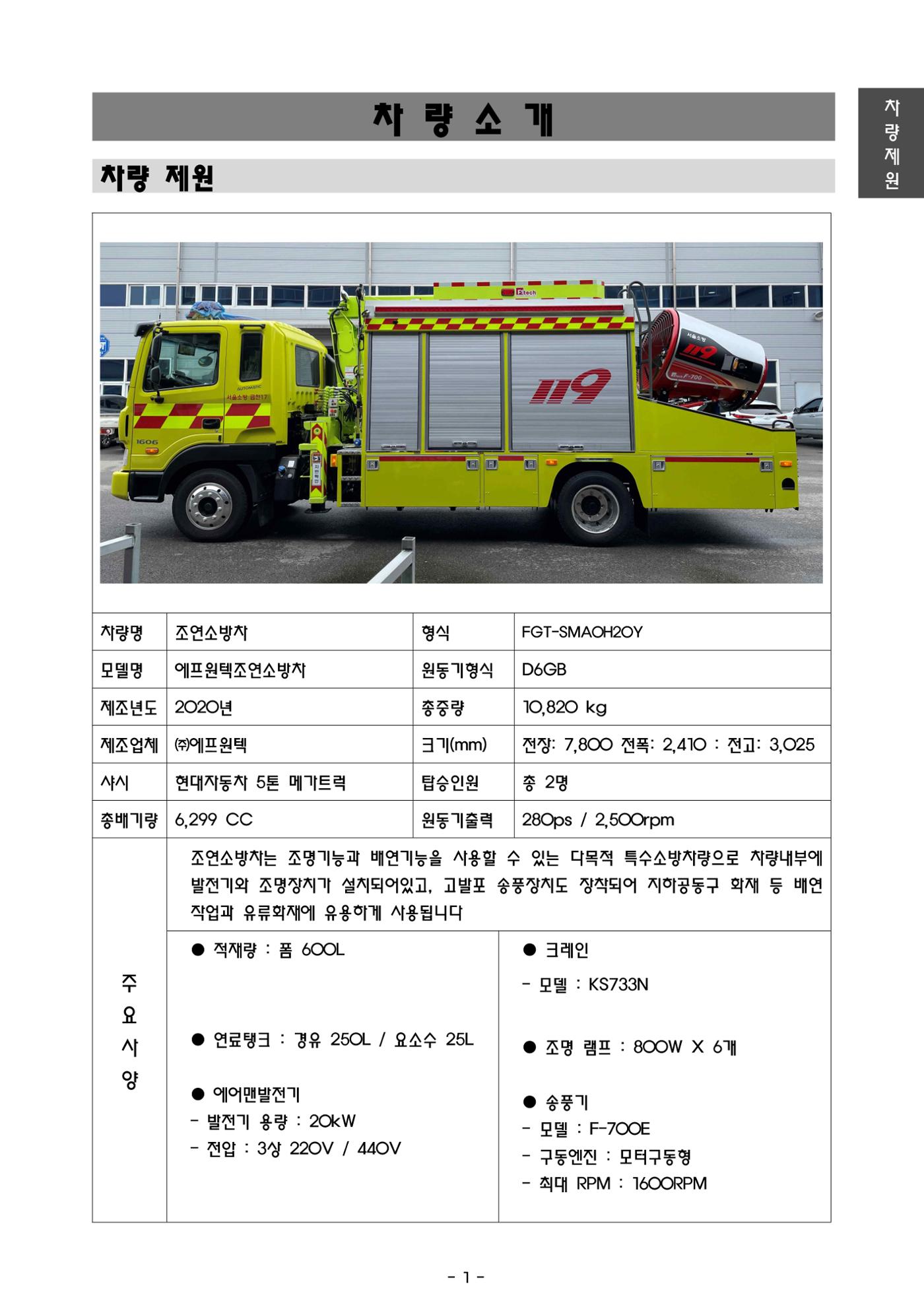

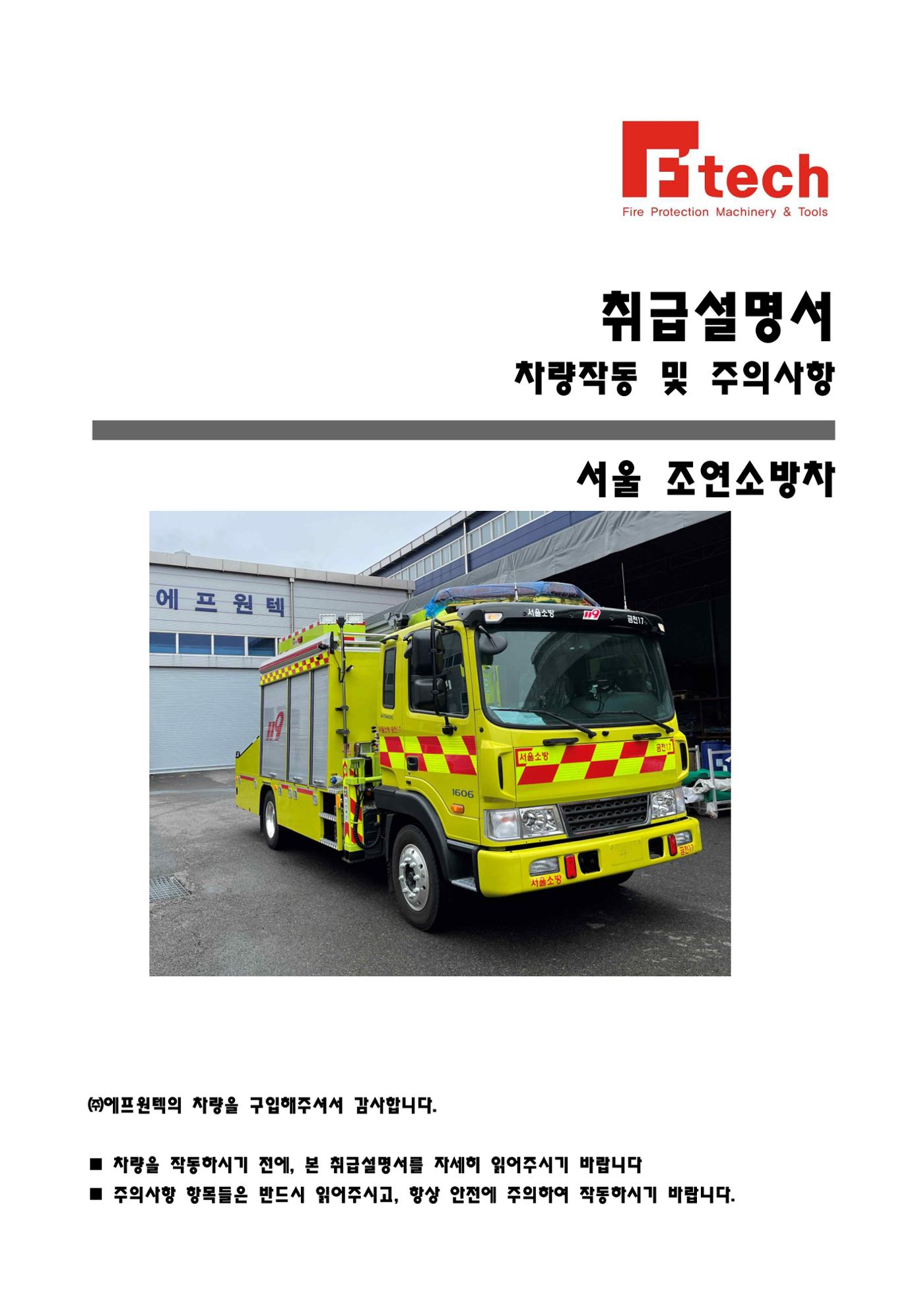

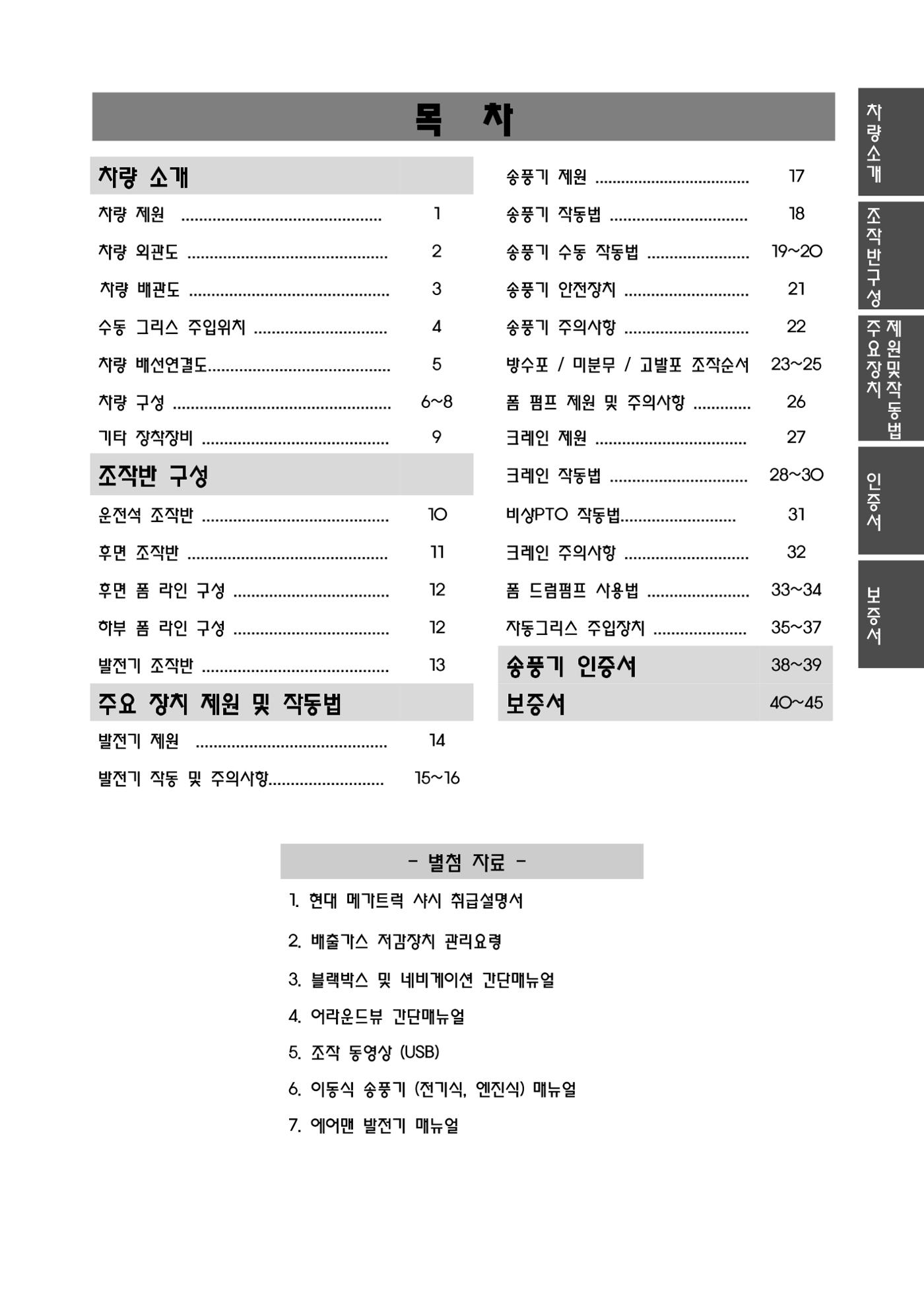

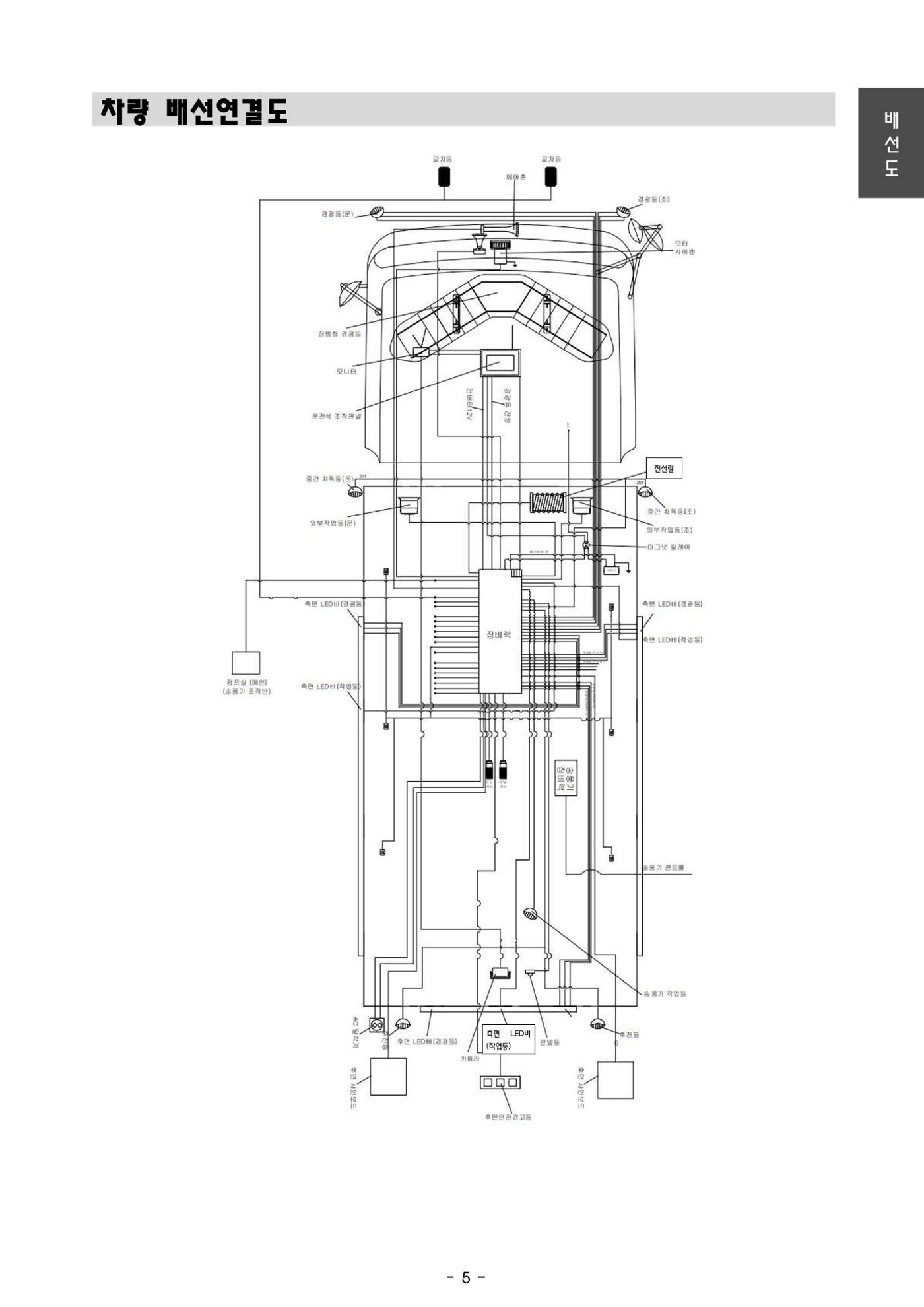

취급설명서 차량작동 및 주의사항 서울 조연소방차 ㈜에프원텍의 차량을 구입해주셔서 감사합니다. ■ 차량을 작동하시기 전에, 본 취급설명서를 자세히 읽어주시기 바랍니다 ■ 주의사항 항목들은 반드시 읽어주시고, 항상 안전에 주의하여 작동하시기 바랍니다. 머 리 말 - 본 안내서는 (주)에프원텍의 소방자동차를 안전하고 효과적으로 사용하는데 필요한 일반적인 자료 를 제공하기 위한 것입니다. - 소방 자동차의 개요, 기술자료, 작동방법 및 예방정비, 점검에 대하여 알기 쉽게 설명하였으므로 장비 관리에 많은 도움이 될 것입니다. - 아무리 완벽하고 견고한 기계라도 올바른 방법대로 사용하지 않으면 수명이 짧아지거나 고장이 발생할 수 있습니다. 그러므로 소방차를 안전하게 작동하고 고장 없이 사용하기 위해서는 이 안내서를 숙지하시고 권고 사항에 준하여 사용하시고 점검 및 수리하여 주시기 바랍니다. - 사용 도중 의문이나 이상이 있을 때 에는 즉시 저희 ㈜에프원텍에 연락하시면 전문 요원들이 궁금한 사항을 해결해 드리겠습니다. ㈜ 에프원텍 연락처 주소: 경기도 화성시 마도면 청원리 청원산단4길 119 Tel: 031-366-8561 / Fax: 031-366-8562 - 감사합니다 - * 알림: 본 취급설명서에 기술된 모든 지시 사항 및 제원은 본 책자 발간 당시의 최신자료로서 추 후 폐사가 필요 할 경우에는 사전 통보 없이 임의로 변경할 수 있으며, 기 출고된 차량에는 사양 변경에 따른 해당 설변 적용 의무가 없사오니 숙지하시기 바랍니다. 목 차 차량 소개 송풍기 제원 .................................... 17 차량 제원 ............................................. 1 송풍기 작동법 ............................... 18 차량 외관도 ............................................. 2 송풍기 수동 작동법 ....................... 19~20 차량 배관도 ............................................. 3 송풍기 안전장치 ............................ 21 수동 그리스 주입위치 .............................. 4 송풍기 주의사항 ............................ 22 차량 배선연결도......................................... 5 방수포 / 미분무 / 고발포 조작순서 23~25 차량 구성 ................................................. 6~8 폼 펌프 제원 및 주의사항 ............. 26 기타 장착장비 .......................................... 9 크레인 제원 .................................. 27 조작반 구성 크레인 작동법 ............................... 28~30 운전석 조작반 .......................................... 10 비상PTO 작동법.......................... 31 후면 조작반 ............................................. 11 크레인 주의사항 ............................ 32 후면 폼 라인 구성 ................................... 12 폼 드럼펌프 사용법 ....................... 33~34 하부 폼 라인 구성 ................................... 12 자동그리스 주입장치 ..................... 35~37 발전기 조작반 .......................................... 13 송풍기 인증서 38~39 주요 장치 제원 및 작동법 보증서 40~45 발전기 제원

금천소방서 조명배연차 메뉴얼
