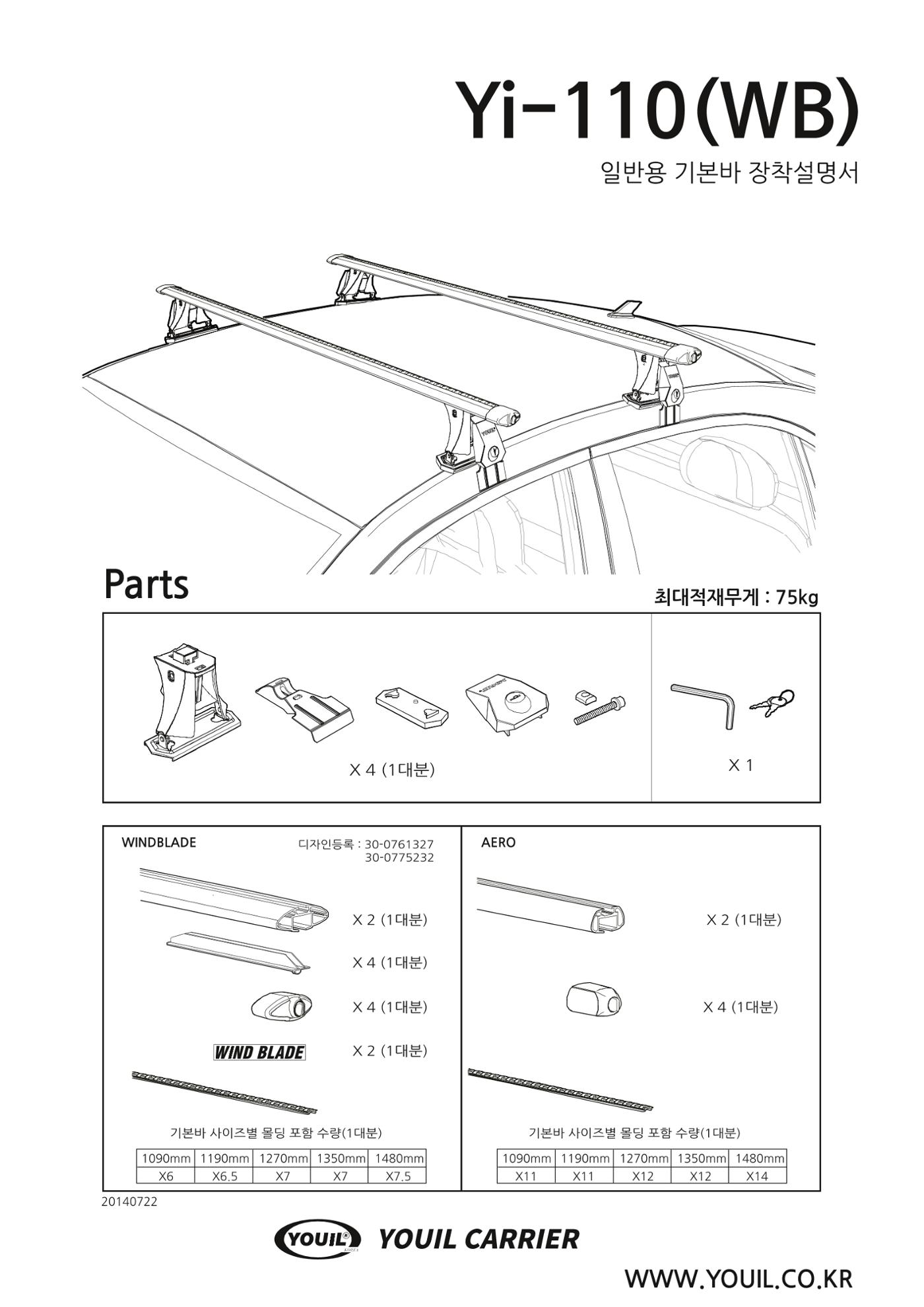

Yi-110(WB) 일반용 기본바 장착설명서 WWW.YOUIL.CO.KR YOUIL CARRIER X 4 (1대분) Parts 20140722 X 1 X 4 (1대분) X 4 (1대분) X 2 (1대분) X 2 (1대분) 디자인등록 : 30-0761327 30-0775232 기본바 사이즈별 몰딩 포함 수량(1대분) WINDBLADE AERO 1090mm X6 X6.5 X7 X7 X7.5 1190mm 1270mm 1350mm 1480mm 기본바 사이즈별 몰딩 포함 수량(1대분) 1090mm X11 X11 X12 X12 X14 1190mm 1270mm 1350mm 1480mm X 2 (1대분) X 4 (1대분) 최대적재무게 : 75kg B A A A A = 차량의 지붕위에 설치지점을 확인한 후 회전축(B)을 앞으로 밀어서 기본바에 고정합니다. 560~700 mm 2 기본바 좌,우 간격을 동일하게 조정 ※가로바가 설치되는 위치는 부드러운 천으로 닦아주세요 1 3 4 2 ※기본바 위아래 홈에 고무 몰딩을 끼우지 않으면 주행시 풍절음이 날 수 있으니 반드시 빈틈없이 끼워 주시기 바랍니다. 고무몰딩을 가로바 상단에 위에서 눌러 끼워줍니다. 하단몰딩은 옆에서 밀어서 끼워줍니다. 차량의 지붕위에 설치지점을 확인한 후 회전축(B)을 앞으로 당겨서 기본바에 고정합니다. K F 기본바 위아래 홈에 고무 몰딩을 끼우지 않으면 주행시 풍절음이 날 수 있으니 반드시 빈틈없이 끼워 주시기 바랍니다. 키커버를 키트 상단 홈에 먼저 끼운 후 아래쪽을 밀어 넣고 키로 잠급니다. 푸트와 마개 부분을 제외한 나머지 부분에 고무몰딩을 잘라 끼워줍니다. 3 푸트(F)의 위치가 너무 안쪽으로 들어가거나 바깥쪽으로 나올경우 문틈이 벌어지거나 키트(K)가 빠지는 현상이 일어날 수 있습니다. 그럴경우 푸트 위치를 조정하여 다시 조여줍니다. 키트(K)를 문틀에 걸고 좌,우 균등하게 렌치로 조여줍니다. 5 6 7 ※몰딩을 바 끝까지 끼우신 후 마개를 닫아주세요.
